A Hangzhou Ocean Industry Co., Ltd. az fv sorozatú szállítószalagok egyik vezető gyártója és szállítója Kínában. Üdvözöljük a Kínában gyártott ömlesztett, tartós ipari láncok és erőátviteli alkatrészek nagykereskedelmében itt, gyárunkból. Minden testreszabott termék kiváló minőségű és versenyképes áron.
Hangzhou Ocean Industry Co., Ltd. professzionális gyártó, és áruink nagy részét 2005 óta exportálják Európába.
Speciális tartozékaink és mezőgazdasági láncaink minden zord üzemi körülményhez illeszkednek. Kopásálló, korróziógátló bevonattal ellátott ötvözött acélból készülnek, és kompatibilisek a betakarítógépek, traktorok és bálázók egyedi K, F, CA tartozékokkal. Nagy szakítószilárdság a hosszabb élettartam érdekében, rugalmas OEM és ODM a globális mezőgazdasági gép-nagykereskedők számára.
Paraméter
A legtöbb OEM-ügyfelünk rajzot küld nekünk, és mi a rajzuk szerint gyártjuk. A rajzot e-mailben is elküldheti nekünk, akkor mérnökünk segítséget nyújt. Ha nincs rajz, a minta is rendben van. A katalógus is rendben van.

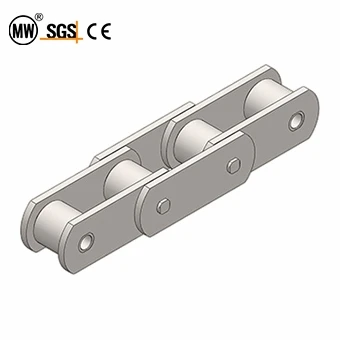

Az FV sorozatú szállítóláncok megfelelnek a DIN szabványnak, főleg FV típusú szállítóláncot, FVT típusú szállítóláncot és FVC típusú üreges csapos tengelyes szállítóláncot
Az FV sorozatú szállítólánc olyan görgős láncra vagy karmantyús láncra vonatkozik, amelynek láncemelkedése metrikus egész (különféle osztások 40 mm és 500 mm között változnak). A görgők különböző szerkezeti formájúak, és a különféle tartozékokat az üzemi feltételeknek megfelelően konfigurálják
Az FV típus tömör csapos átviteli lánc, az FVC típus egy üreges csapos átviteli lánc, az FVT típus egy nagy görgős magasító lánclemezes átviteli lánc, az FV típusú és az FVT típusú lánc pedig kétféle termékkel rendelkezik szakítószilárdsági indexekkel, amelyek közül a felhasználók választhatnak.
A termékeket széles körben használják az európai piacokon, általános szállítóberendezések és gépesített szállítóberendezések szállítóanyagaiként.
Rajzok és paraméteradatok

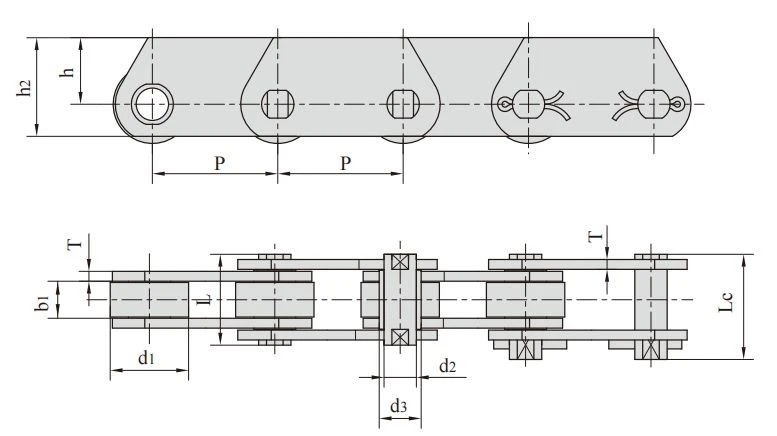

FVT sorozatú szállítóláncok
| LÁRMA Lánc sz. |
Hangmagasság | Henger átmérő |
Pin átmérő |
Bokor átmérő |
Lemez vastagság |
||||||
| P | d1 max |
d2 max |
d3 max |
T max |
|||||||
| mm | mm | mm | mm | mm | |||||||
| FVT40 | 40.0 | 50.0 | 63.0 | 80.0 | 100.0 | 125.0 | - | 32.0 | 10.0 | 15.0 | 3.0 |
| FVT63 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | - | - | 40.0 | 12.0 | 18.0 | 4.0 |
| FVT90 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | 48.0 | 14.0 | 20.0 | 5.0 |
| FVT112 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | - | 55.0 | 16.0 | 22.0 | 6.0 |
| FVT140 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | - | 60.0 | 18.0 | 25.0 | 6.0 |
| FVT180 | 125.0 | 160.0 | 200.0 | 250.0 | 315.0 | - | - | 70.0 | 20.0 | 30.0 | 8.0 |
| FVT250 | 160.0 | 200.0 | 250.0 | 315.0 | - | - | - | 80.0 | 26.0 | 36.0 | 8.0 |
| FVT315 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | - | 90.0 | 30.0 | 42.0 | 10.0 |
| LÁRMA Lánc sz. |
Szélesség között belső lemezek |
Pin hossz |
Lemez mélység |
Szakító erő |
|||
| b1 min |
L max |
Lc max |
h2 max |
h max |
Q min |
*Q min |
|
| mm | mm | mm | mm | mm | kN/lbf | kN/lbf | |
| FVT40 | 18.0 | 36.0 | 39.0 | 35.0 | 22.5 | 40.0/9091 | 47.0/10681 |
| FVT63 | 22.0 | 45.0 | 48.5 | 40.0 | 25.0 | 63.0/14317 | 75.0/17045 |
| FVT90 | 25.0 | 53.0 | 56.5 | 45.0 | 27.5 | 90.0/20453 | 115.0/26136 |
| FVT112 | 30.0 | 62.0 | 66.0 | 50.0 | 30.0 | 112.0/25452 | 170.0/38636 |
| FVT140 | 35.0 | 67.0 | 71.5 | 60.0 | 37.5 | 140.0/31815 | 180.0/40908 |
| FVT180 | 45.0 | 86.0 | 92.0 | 70.0 | 45.0 | 180.0/40908 | 250.0/56817 |
| FVT250 | 55.0 | 97.0 | 103.5 | 80.0 | 50.0 | 250.0/56817 | 300.0/68181 |
| FVT315 | 65.0 | 113.0 | 126.5 | 90.0 | 55.0 | 315.0/71591 | 480.0/109089 |
| *Q az edzés utáni szakítószilárdságot jelöli | |||||||

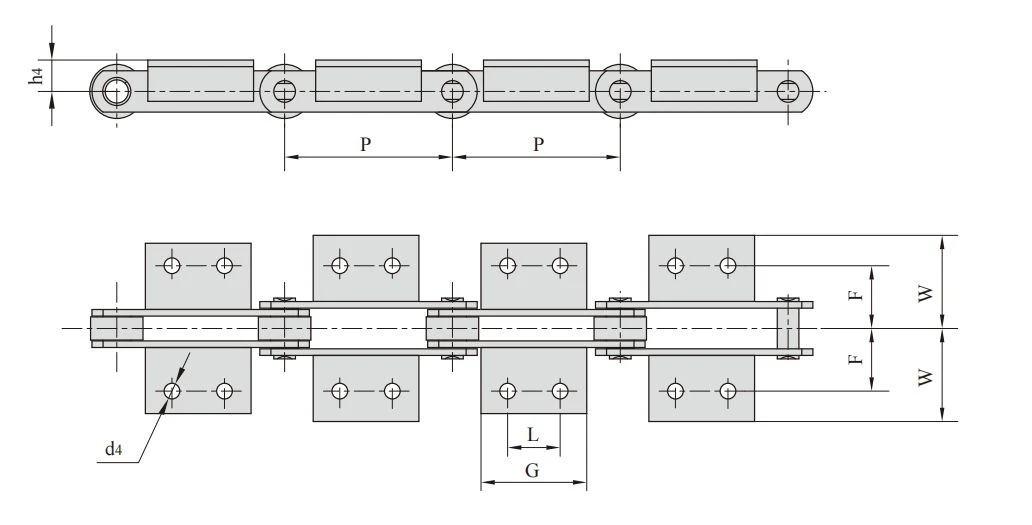

FV sorozatú szállítóláncok tartozékokkal
| LÁRMA Lánc sz. |
P | L | G | d4 | F | W | h4 |
| mm | mm | mm | mm | mm | mm | mm | |
| FV40 | 50.0 63.0 80.0 100.0 125.0 |
△ △ 25.0 30.0 30.0 |
45.0 31.0 45.0 50.0 60.0 |
6.5 | 25.0 | 40.5 | 20.0 |
| FV63 | 63.0 80.0 100.0 125.0 160.0 |
△ 25.0 30.0 40.0 50.0 |
40.0 45.0 50.0 60.0 70.0 |
8.4 | 34.0 | 50.0 | 30.0 |
| FV90 | 63.0 80.0 100.0 125.0 160.0 200.0 250.0 |
△ 25.0 30.0 40.0 50.0 60.0 65.0 |
30.0 45.0 50.0 60.0 70.0 80.0 85.0 |
8.4 | 40.0 | 64.0 | 35.0 |
| FV112 | 100.0 125.0 160.0 200.0 250.0 |
30.0 40.0 50.0 65.0 80.0 |
50.0 65.0 75.0 90.0 105.0 |
11.0 | 50.0 | 70.0 | 40.0 |
| △ Tartozékok 1 lyukkal | |||||||

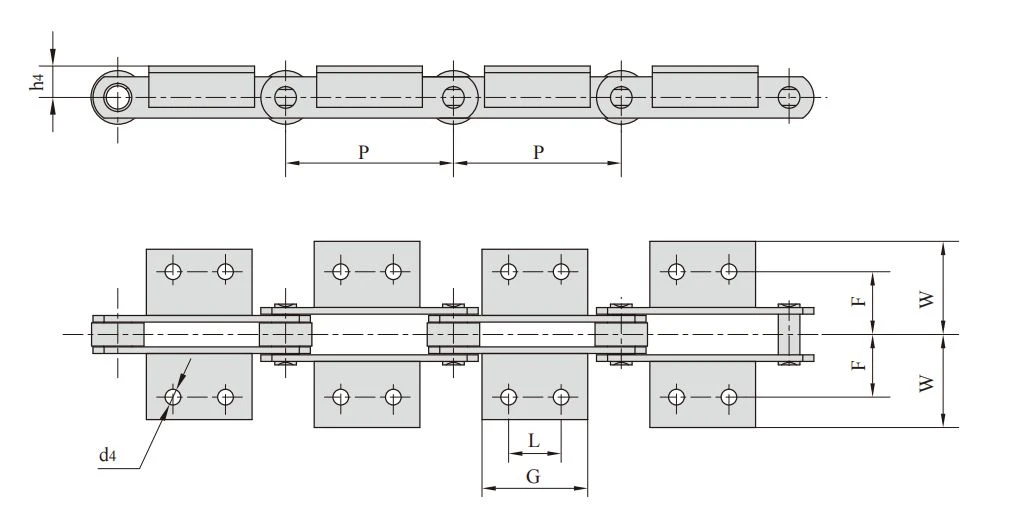

| LÁRMA Lánc sz. |
P | L | G | d4 | F | W | h4 |
| mm | mm | mm | mm | mm | mm | mm | |
| FV140 | 100.0 125.0 160.0 200.0 250.0 |
30.0 40.0 50.0 65.0 80.0 |
55.0 65.0 75.0 90.0 105.0 |
11.0 | 50.0 | 81.0 | 45.0 |
| FV180 | 125.0 160.0 200.0 250.0 315.0 |
35.0 50.0 65.0 80.0 100.0 |
63.0 80.0 95.0 110.0 130.0 |
13.0 | 64.0 | 91.0 | 45.0 |
| FV250 | 160.0 200.0 250.0 315.0 400.0 |
50.0 65.0 80.0 100.0 100.0 |
80.0 95.0 110.0 130.0 130.0 |
14.0 | 69.0 | 106.0 | 55.0 |
| FV315 | 160.0 200.0 250.0 315.0 400.0 |
△ 65.0 80.0 100.0 100.0 |
50.0 95.0 110.0 130.0 130.0 |
14.0 | 85.0 | 130.0 | 60.0 |
| △ Tartozékok 1 lyukkal | |||||||

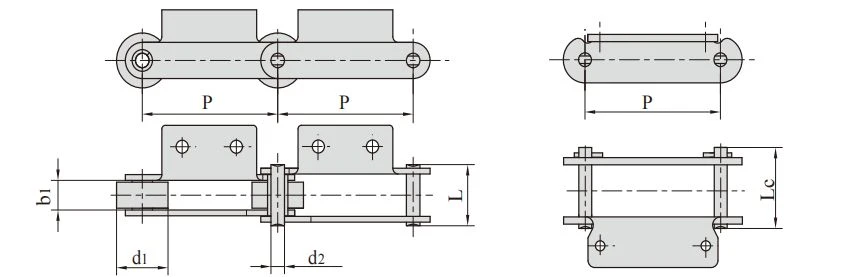

| Lánc sz. | Hangmagasság | Henger átmérő |
Szélesség között belső lemezek |
Pin átmérő |
Pin hossz |
Szakító erő |
Átlagos szakító erő |
Súly per méter |
|
| P | d1 max |
b1 min |
d2 max |
L max |
Lc max |
Q min |
Q0 | q | |
| mm | mm | mm | mm | mm | mm | kN/lbf | kN | kg/m | |
| FV40A2.02-P-40 | 40.00 | 32.00 | 18.00 | 10.00 | 36.0 | 40.0 | 40.0/8992 | 44.0 | 4.98 |
| FV63A2F4-S-100 | 100.00 | 26.00 | 22.00 | 12.00 | 46.0 | 50.0 | 63.0/14172 | 69.3 | 3.95 |
| FV90A2F1-P-85 | 85.00 | 50.00 | 25.00 | 14.00 | 52.0 | 56.5 | 90.0/20250 | 100.0 | 10.15 |
| FV90A2F1-P-100 | 100.00 | 50.00 | 25.00 | 14.00 | 52.0 | 56.5 | 90.0/20250 | 100.0 | 8.74 |
| FV112F1A1-P-100 | 100.00 | 55.00 | 30.00 | 16.00 | 71.0 | 76.5 | 180.0/40492 | 200.0 | 14.30 |
| FV112F1A1-P-80 | 80.00 | 55.00 | 30.00 | 16.00 | 71.0 | 76.5 | 180.0/40492 | 200.0 | 16.60 |
| FV112F14A2-P-125 | 125.00 | 55.00 | 30.00 | 16.00 | 63.0 | 67.5 | 112.0/25454 | 123.2 | 10.00 |
| FV180F21A2-P-160 | 160.00 | 80.00 | 45.00 | 20.00 | - | 90.0 | 180.0/40492 | 200.0 | 20.40 |
| FV250K2F8-P-250 | 250.00 | 80.00 | 55.00 | 26.00 | - | 107.5 | 250.0/56817 | 275.0 | 22.60 |

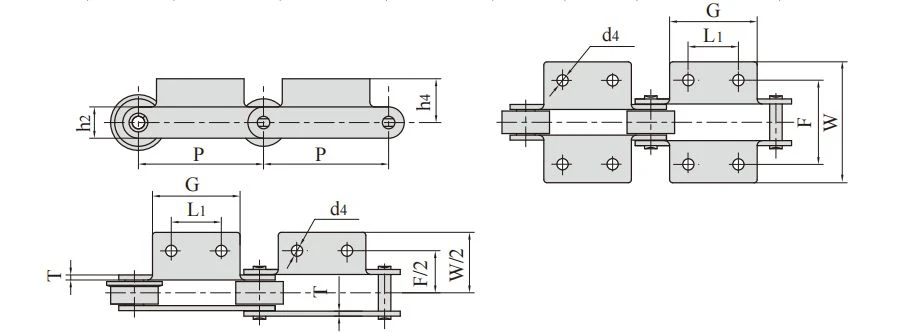

| Lánc sz. | P | L1 | G | F | W | h₄ | h2 | d4 | T |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| FV40A2.02-P-40 | 40.00 | 17.00 | 30.00 | 60.0 | 90.0 | 20.0 | 25.0 | 6.4 | 3.00 |
| FV63A2F4-S-100 | 100.00 | 30.00 | 50.00 | 86.0 | 106.0 | 20.0 | 30.0 | 10.0 | 4.00 |
| FV90A2F1-P-85 | 85.00 | 40.00 | 60.00 | 80.0 | 109.2 | 40.0 | 35.0 | 9.5 | 5.00 |
| FV90A2F1-P-100 | 100.00 | 40.00 | 60.00 | 80.0 | 109.2 | 40.0 | 35.0 | 9.5 | 5.00 |
| FV112F1A1-P-100 | 100.00 | △ | 50.00 | 120.0 | 164.0 | 50.0 | 40.0 | 15.0 | 8.00 |
| FV112F1A1-P-80 | 80.00 | △ | 50.00 | 120.0 | 164.0 | 50.0 | 40.0 | 15.0 | 8.00 |
| FV112F14A2-P-125 | 125.00 | 40.00 | 65.00 | 100.0 | 130.0 | 40.0 | 40.0 | 11.0 | 6.00 |
| FV180F21A2-P-160 | 160.00 | 50.00 | 80.00 | 140.0 | 180.0 | 40.0 | 50.0 | 14.0 | 8.00 |
| FV250K2F8-P-250 | 250.00 | 80.00 | 120.00 | 140.0 | 191.0 | 50.0 | 60.0 | 14.0 | 8.00 |
| △ Tartozékok 1 lyukkal | |||||||||

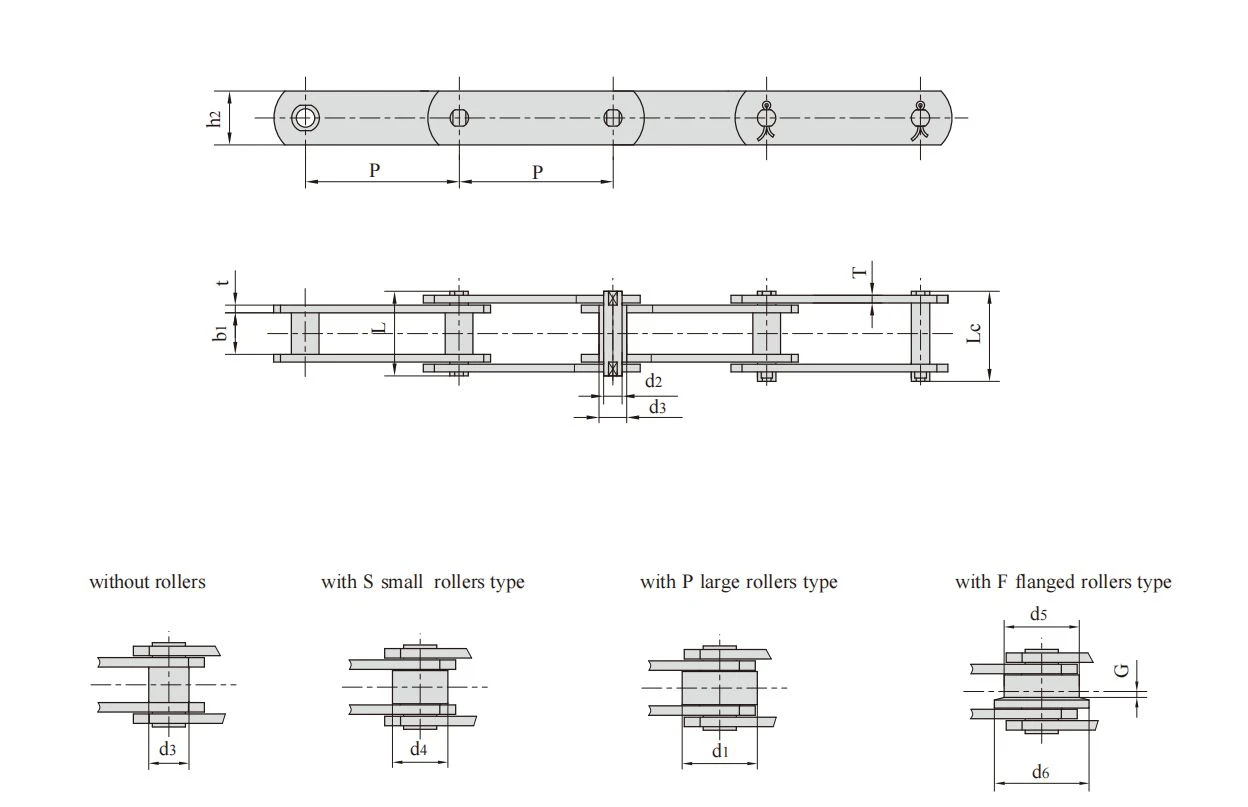

| LÁRMA Lánc sz. |
Hangmagasság | Henger dimezió |
Bokor átmérő |
||||||||||
| P | d1 max |
d4 max |
d5 max |
d6 max |
G | d3 max |
|||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| FV40 | 50.0 | 63.0 | 80.0 | 100.0 | 125.0 | - | - | 32.0 | 20.0 | 40.0 | 50.0 | 4.0 | 15.0 |
| FV63 | 50.0 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | - | 40.0 | 26.0 | 50.0 | 63.0 | 5.0 | 18.0 |
| FV90 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | 48.0 | 30.0 | 63.0 | 78.0 | 6.5 | 20.0 |
| FV112 | 80.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | 55.0 | 32.0 | 72.0 | 90.0 | 7.5 | 22.0 |
| FV140 | 63.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | 60.0 | 36.0 | 80.0 | 100.0 | 9.0 | 26.0 |
| FV180 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | 315.0 | - | 70.0 | 42.0 | 100.0 | 125.0 | 13.0 | 30.0 |
| FV250 | 125.0 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | 80.0 | 50.0 | 125.0 | 155.0 | 15.0 | 36.0 |
| FV315 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | - | 90.0 | 60.0 | 140.0 | 175.0 | 18.0 | 42.0 |
| LÁRMA Lánc sz. |
Szélesség között belső lemezek |
pin átmérő |
Pin hossz |
Lemez mélység |
Lemez vastagság |
Szakító erő |
||
| b1 min |
d2 max |
L min |
Lc max |
h2 max |
T max |
Q min |
*Q min |
|
| mm | mm | mm | mm | mm | mm | kN/lbf | kN/lbf | |
| FV40 | 18.0 | 10.0 | 36.0 | 39.0 | 25.0 | 3.0 | 40.0/9091 | 47.0/10681 |
| FV63 | 22.0 | 12.0 | 45.0 | 48.5 | 30.0 | 4.0 | 63.0/14317 | 75.0/17045 |
| FV90 | 25.0 | 14.0 | 53.0 | 56.5 | 35.0 | 5.0 | 90.0/20453 | 115.0/26136 |
| FV112 | 30.0 | 16.0 | 62.0 | 66.0 | 40.0 | 6.0 | 112.0/25452 | 170.0/38636 |
| FV140 | 35.0 | 18.0 | 67.0 | 71.5 | 45.0 | 6.0 | 140.0/31815 | 180.0/40908 |
| FV180 | 45.0 | 20.0 | 86.0 | 92.0 | 50.0 | 8.0 | 180.0/40908 | 250.0/56817 |
| FV250 | 55.0 | 26.0 | 97.0 | 103.5 | 60.0 | 8.0 | 250.0/56817 | 300.0/68181 |
| FV315 | 65.0 | 30.0 | 113.0 | 126.5 | 70.0 | 10.0 | 315.0/71591 | 480.0/109089 |
| *Q az edzés utáni szakítószilárdságot jelöli | ||||||||

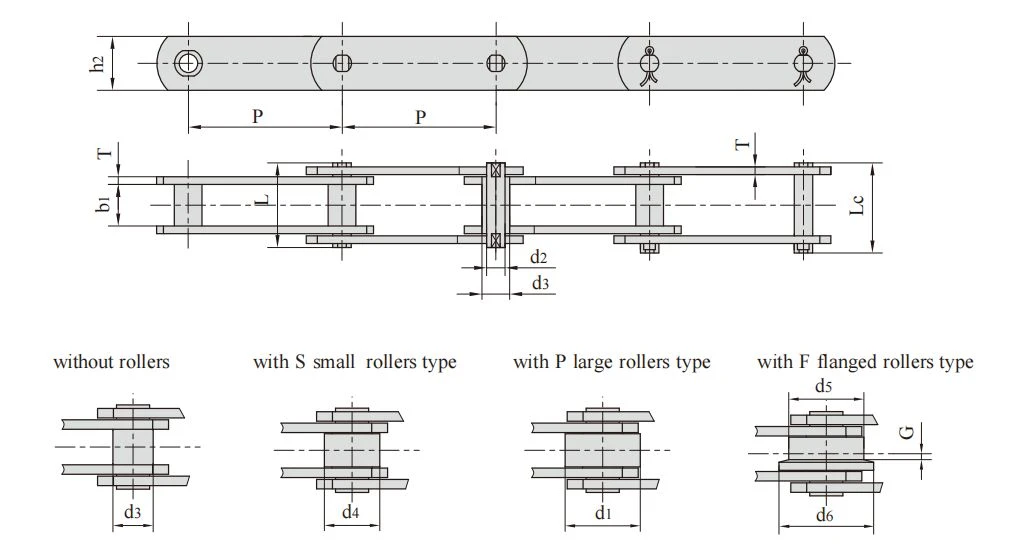

| Lánc sz. | Hangmagasság | Henger átmérő |
Pin átmérő |
Pin hossz |
Lemez mélység |
Lemez vastagság |
Szakító erő |
Súly per méter |
||||||
| P | d1 max |
d3 max |
d4 max |
d5 max |
d6 max |
G | d2 max |
L max |
Lc max |
h2 max |
t/T max |
Q min |
q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kN/lbf | kg/m | |
| FV40F3-P-63 | 63.0 | 32.0 | - | - | - | - | - | 10.0 | 38.1 | 41.5 | 45.0 | 4.0 | 80.0/17985 | 2.13 |
| FV63F11-P-100 | 100.0 | 40.0 | - | - | - | - | - | 14.0 | 37.0 | - | 30.0 | 4.0 | 60.0/13488 | 3.89 |
| FV63F12-P-125 | 125.0 | 40.0 | - | - | - | - | - | 10.0 | 44.5 | 48.0 | 30.0 | 4.0 | 63.0/14162 | 3.84 |
| FV90-B-50 | 50.0 | - | 20.0 | - | - | - | 14.0 | 52.0 | 56.4 | 35.0 | 5.0 | 90.0/20453 | 6.10 | |
| FV90F9-B-100 | 100.0 | - | 20.0 | - | - | - | 14.0 | 60.2 | 64.6 | 35.0 | 6.0/8.0 | 90.0/20453 | 6.00 | |
| FV90F10-B-100 | 100.0 | - | 20.0 | - | - | - | 14.0 | 60.2 | 64.6 | 40.0 | 6.0/8.0 | 90.0/20453 | 6.83 | |
| FV112-S-63 | 63.0 | - | - | 32.0 | - | - | 16.0 | 63.0 | 67.5 | 40.0 | 6.0 | 112.0/25454 | 8.80 | |
| FV140-B-80 | 80.0 | - | 26.0 | - | - | 18.0 | 67.0 | 72.5 | 45.0 | 6.0 | 140.0/31473 | 8.55 | ||
| FV140-PF1-125 | 125.0 | 65.0 | - | - | - | - | - | 18.0 | 67.0 | 71.5 | 45.0 | 6.0 | 140.0/31473 | 12.76 |
| FV140F27-F-125 | 125.0 | - | - | - | 80.0 | 93.5 | 9.5 | 18.0 | 68.4 | 73.0 | 45.0 | 6.4 | 140.0/31473 | 17.00 |
| FV180-B-150 | 150.0 | - | 30.0 | - | - | - | - | 20.0 | 85.5 | 92.0 | 50.0 | 8.0 | 180.0/40492 | 8.24 |
GYIK
K: Milyen szerkezeti változatok állnak rendelkezésre az FV sorozatú láncokhoz?
V: Tömör tűs FV, üreges tűs FVC és magas görgős FVT típusok a kiválasztáshoz.
K: Felszerelhetők hozzáillő tartozékok az FV szállítóláncokra?
V: Különféle A/K típusú tartozékok testreszabhatók a szállítási igények szerint.
K: Mennyi ideig tart a szállítási idő és a szállítás?
V: 1. Minta átfutási idő{1}}: általában 10 munkanap.
2. Gyártási átfutási idő-: 20-40 munkanap a letét beérkezését követően.
K: Mik az előnyei?
V: 1. Gyártó, a legversenyképesebb ár és jó minőség.
2. A tökéletes műszaki mérnökök a legjobb támogatást nyújtják.
3. OEM elérhető.
4. Gazdag készlet és gyors szállítás.
