A Hangzhou Ocean Industry Co., Ltd. a z sorozatú szállítószalagok egyik vezető gyártója és szállítója Kínában. Üdvözöljük a Kínában gyártott ömlesztett, tartós ipari láncok és erőátviteli alkatrészek nagykereskedelmében itt, gyárunkból. Minden testreszabott termék kiváló minőségű és versenyképes áron.
Hangzhou Ocean Industry Co., Ltd. professzionális gyártó, és áruink nagy részét 2005 óta exportálják Európába.
Speciális tartozékaink és mezőgazdasági láncaink minden zord üzemi körülményhez illeszkednek. Kopásálló, korróziógátló bevonattal ellátott ötvözött acélból készülnek, és kompatibilisek a betakarítógépek, traktorok és bálázók egyedi K, F, CA tartozékokkal. Nagy szakítószilárdság a hosszabb élettartam érdekében, rugalmas OEM és ODM a globális mezőgazdasági gép-nagykereskedők számára.
Paraméter
A legtöbb OEM-ügyfelünk rajzot küld nekünk, és mi a rajzuk szerint gyártjuk. A rajzot e-mailben is elküldheti nekünk, akkor mérnökünk segítséget nyújt. Ha nincs rajz, a minta is rendben van. A katalógus is rendben van.
Rajzok és paraméteradatok
Az Imperial (Z sorozatú) szállítóláncok megfelelnek a BS szabványoknak, elsősorban a Z- típusú szállítóláncot, a ZE- típusú szállítóláncot és a ZC- típusú üreges csapos tengelyű szállítóláncot.
Az angolszász (Z sorozat) szállítólánc hasonló a metrikus (M sorozatú) szállítólánchoz. Ez a görgős láncra vagy karmantyús láncra vonatkozik, 1,50-12,0 hüvelyk láncemelkedéssel. A görgők különböző szerkezeti formájúak, és a különféle tartozékokat a szolgáltatási feltételeknek megfelelően helyezik el.
A Z-type tömör csapos hajtólánc, a ZC-type egy üreges csapszeges hajtólánc, a ZE-type egy nagy görgős láncmagasító lánclemezes átviteli lánc. A felhasználók kétféle termék közül választhatnak szakítószilárdsági indexekkel.
AA-A termékeket széles körben használják az európai piacokon, általános szállítóberendezésekhez és gépesített szállítóberendezésekhez való anyagok szállítására.

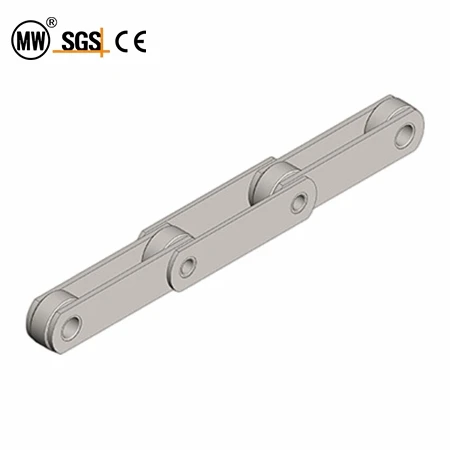

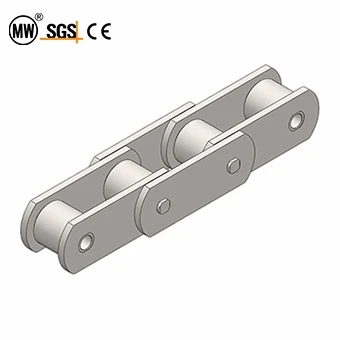

Z sorozatú szállítóláncok tartozékokkal
| Lánc sz. | P | L | G | d | d4 | F | W | h4 | ||
| mm | mm | mm | mm | mm | mm | mm | mm | |||
| Z40 | △ | 50.8 | - | 45.0 | 10.7 | 9.3 | 38.1 | 64.5 | 19.0 | |
| △☆ | 63.5 | 22.2 | 43.0 | 56.0 | ||||||
| △☆ | 76.2 | 68.0 | ||||||||
| ▲ | 88.9 | 31.8 | 50.0 | 56.0 | ||||||
| ▲ | 101.6 | 64.0 | 55.0 | |||||||
| ▲ | 127.0 | 57.2 | 84.0 | 56.0 | ||||||
| ▲ | 152.4 | |||||||||
| Z100 | △ | 76.2 | - | 30.0 | 14.0 | 10.5 | 44.5 | 65.0 | 32.0 | |
| △ | 88.9 | |||||||||
| ▲ | 101.6 | 31.8 | 64.0 | |||||||
| △☆ | 127.0 | 57.2 | 84.0 | |||||||
| ▲ | 152.4 | 114.5 | ||||||||
| △☆ | 177.8 | 80.0 | 110.0 | |||||||
| △☆ | 203.2 | |||||||||
| Z160 | △ | 101.6 | - | 35.0 | 15.5 | 12.3 | 54.0 | 77.0 | 38.0 | |
| △☆ | 127.0 | 31.7 | 56.0 | |||||||
| △☆ | 152.4 | 57.2 | 84.0 | |||||||
| △☆ | 177.8 | |||||||||
| △☆ | 203.2 | 100.0 | 130.0 | |||||||
| △☆ | 228.6 | 150.0 | ||||||||
| △☆ | 254.0 | 135.0 | 170.0 | |||||||
| Z300 | △ | 152.4 | 38.1 | 70.0 | 17.0 | 14.0 | 73.0 | 100.0 | 51.0 | |
| △ | 177.8 | |||||||||
| △☆ | 203.2 | 76.2 | 100.0 | |||||||
| △☆ | 254.0 | 90.0 | 152.4 | |||||||
| △☆ | 304.8 | 190.0 | 225.0 | |||||||
| △attachments with 1 hole ☆attachments with 2 holes ▲attachments with 3 holes | ||||||||||
Szállítóláncok (Z sorozat)
| Lánc sz. | Hangmagasság | Henger dimenzió |
Bokor átmérő |
||||||||
| P | d1 max |
d4 max |
G | d5 max |
|||||||
| mm | mm | mm | mm | mm | |||||||
| Z40 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 31.75 | 40.0 | 2.5 | 17.0 |
| Z100 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 47.50 | 60.0 | 3.5 | 23.0 |
| Z160 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 228.6 | 254.0 | 66.70 | 82.0 | 3.5 | 33.0 |
| Z300 | 152.4 | 177.8 | 203.2 | 254.0 | 304.8 | - | - | 88.90 | 114.0 | 8.5 | 38.0 |
| Lánc sz. | Szélesség között belső lemezek |
Pin átmérő |
Lemez mélység |
Pin hossz |
Lemez vastagság |
Szakító erő |
||
| b1 min |
d2 max |
h2 max |
L max |
Lc max |
t/T max |
Q min |
*Q min |
|
| mm | mm | mm | mm | mm | mm | kN/Ibf | kN/lbf | |
| Z40 | 15.0 | 14.0 | 25.0 | 37.0 | 40.5 | 4.0 | 40.0/9091 | 50.0/11362 |
| Z100 | 19.0 | 19.0 | 40.0 | 45.0 | 50.5 | 5.0/4.0 | 100.0/22725 | 130.0/29540 |
| Z160 | 26.0 | 26.9 | 50.0 | 58.0 | 63.5 | 7.0/5.0 | 156.0/35451 | 200.0/45454 |
| Z300 | 38.0 | 32.0 | 60.0 | 84.0 | 94.0 | 10.0/8.0 | 300.0/68175 | 380.0/86362 |
| *Q az edzés utáni szakítószilárdságot jelöli | ||||||||
ZC sorozatú szállítóláncok
| Lánc sz. | Hangmagasság | Henger dimenzió |
Bokor átmérő |
Lemez mélység |
||||||||
| P | d1 max |
d4 max |
G | d5 max |
h2 max |
|||||||
| mm | mm | mm | mm | mm | mm | |||||||
| ZC21 | 38.1 | 50.8 | 63.5 | 76.2 | - | - | - | 25.40 | - | - | 11.0 | 18.0 |
| ZC40 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 31.75 | 40.0 | 2.5 | 17.0 | 25.0 |
| ZC60 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 47.50 | 60.0 | 3.5 | 23.0 | 40.0 |
| ZC150 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 228.6 | 254.0 | 66.70 | 82.0 | 4.0 | 33.0 | 50.0 |
| ZC300 | 152.4 | 177.8 | 203.2 | 254.0 | 304.8 | - | - | 88.90 | 114.0 | 8.5 | 38.0 | 60.0 |
| Lánc sz. | Szélesség között belső lemezek |
Pin átmérő |
Pin hossz |
Lemez vastagság |
Szakító erő |
|||
| b1 min |
d2 max |
d3 min |
L max |
Lc max |
t/T max |
Q min |
*Q min |
|
| mm | mm | mm | mm | mm | mm | kN/lbf | kN/lbf | |
| ZC21 | 12.7 | 9.0 | 6.5 | 26.0 | 27.5 | 2.5 | 21.0/4772 | 27.1/6159 |
| ZC40 | 15.0 | 14.0 | 10.2 | 36.4 | 37.7 | 4.0 | 40.0/9091 | 50.0/11362 |
| ZC60 | 19.0 | 19.0 | 13.2 | 45.0 | 46.5 | 5.0/4.0 | 60.0/13636 | 120.0/27270 |
| ZC150 | 26.0 | 26.9 | 20.2 | 58.0 | 60.5 | 7.0/5.0 | 150.0/34087 | 190.0/43177 |
| ZC300 | 38.0 | 32.0 | 22.5 | 83.0 | 85.0 | 10.0/8.0 | 300.0/68175 | 380.0/86362 |
| *Q az edzés utáni szakítószilárdságot jelöli | ||||||||
ZE sorozatú szállítóláncok
| Lánc sz. | Hangmagasság | Henger átmérő |
Pin átmérő |
Bokor átmérő |
||||||
| P | d1 max |
d2 max |
d3 max |
|||||||
| mm | mm | mm | mm | |||||||
| ZE40 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 31.75 | 14.0 | 17.0 |
| ZE100 | 76.2 | 88.9 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 47.50 | 19.0 | 23.0 |
| ZE160 | 101.6 | 127.0 | 152.4 | 177.8 | 203.2 | 228.6 | 254.0 | 66.70 | 26.9 | 33.0 |
| ZE300 | 152.4 | 177.8 | 203.2 | 254.0 | 304.8 | - | - | 88.90 | 32.0 | 38.0 |
| Lánc sz. | Szélesség között belső lemezek |
Pin hossz |
Lemez mélység |
Lemez vastagság |
erő |
|||
| b1 min |
L max |
Lc max |
h2 max |
h max |
t/T max |
Q min |
*Q min |
|
| mm | mm | mm | mm | mm | mm | kN/lbf | kN/lbf | |
| ZE40 | 15.0 | 37.0 | 40.5 | 40.0 | 27.0 | 4.0 | 40.0/9091 | 60.0/13636 |
| ZE100 | 19.0 | 45.0 | 50.5 | 50.0 | 30.0 | 5.0/4.0 | 100.0/22725 | 160.0/36360 |
| ZE160 | 26.0 | 58.0 | 63.5 | 70.0 | 45.0 | 7.0/5.0 | 160.0/36360 | 200.0/45454 |
| ZE300 | 38.0 | 84.0 | 94.0 | 90.0 | 60.0 | 10.0/8.0 | 300.0/68175 | 380.0/86362 |
| *Q az edzés utáni szakítószilárdságot jelöli | ||||||||
GYIK
K: A Z sorozatú szállítólánc alkalmas nehéz ömlesztett anyagokhoz?
V: Igen, a vastagított lemezek támogatják a nehéz teherszállítást.
K: Gyorsan kicserélhetjük a Z lánc részeit a helyszínen?
V: Persze, az osztott tűs szerkezet gyors szétszerelést tesz lehetővé.
K: Mik a fizetési feltételei?
V: T / T 30% letétként és 70% szállítás előtt.
K: Ha nem találja a terméket weboldalunkon, mit tesz ezután?
V: Kérjük, küldjön nekünk érdeklődést termékképekkel és rajzokkal e-mailben vagy más módon, és ellenőrizzük.
