A Hangzhou Ocean Industry Co., Ltd. a hegesztett -acél- típusú vonóláncok egyik vezető gyártója és szállítója Kínában. Üdvözöljük a Kínában gyártott ömlesztett, tartós ipari láncok és erőátviteli alkatrészek nagykereskedelmében itt, gyárunkból. Minden testreszabott termék kiváló minőségű és versenyképes áron.
Hangzhou Ocean Industry Co., Ltd. professzionális gyártó, és áruink nagy részét 2005 óta exportálják Európába.
Speciális tartozékaink és mezőgazdasági láncaink minden zord üzemi körülményhez illeszkednek. Kopásálló, korróziógátló bevonattal ellátott ötvözött acélból készülnek, és kompatibilisek a betakarítógépek, traktorok és bálázók egyedi K, F, CA tartozékokkal. Nagy szakítószilárdság a hosszabb élettartam érdekében, rugalmas OEM és ODM a globális mezőgazdasági gép-nagykereskedők számára.
Paraméter
A legtöbb OEM-ügyfelünk rajzot küld nekünk, és mi a rajzuk szerint gyártjuk. A rajzot e-mailben is elküldheti nekünk, akkor mérnökünk segítséget nyújt. Ha nincs rajz, a minta is rendben van. A katalógus is rendben van.
Rajzok és paraméteradatok
Az ASME B2g.18M acélhegesztési vonólánc, tartozékok és lánckerék fogprofilja, valamint az ISO 6971 hegesztőszerkezet ívelt lemezes vonólánc, tartozékok és lánckerék szerint sokféle tartozék közül lehet választani, és a felhasználók igényei szerint is testreszabhatók és fejleszthetők.
A húzóhegesztő szerkezetű íves lemezlánc felépítése alapvetően megegyezik a műszaki hegesztő szerkezetű íves lemezláncéval. Az ívelt lemezzel hegesztett hüvely egy nem-kör alakú speciális-alakú cső, a hüvely külső kör alakú felülete kapcsolódik a lánckerékhez, a nem-kör alakú felület pedig összhangban van az anyagok tolására vagy kaparására használt lánc futási irányával.
Kiváló-minőségű acélt és fejlett technológiát választottak a gyártáshoz. A speciális-alakú hüvelyalkatrészek precíziós húzással kialakított varrat nélküli acélcsövek, amelyek biztosítják a pontos hüvelyméretet és a lánckerékkel való jó illeszkedést, valamint fejlett és hatékony speciális hegesztőberendezéseket alkalmaznak a megbízható hegesztési minőség érdekében. Kétféle termék választható, különböző szakítószilárdsági indexekkel.
A húzóhegesztő szerkezetű ívelt lemezlánc a vontatási szállítószalagban használt lánc.amely nagyméretű vagy egymásra rakott ömlesztett anyagok szállítására alkalmas.
Hegesztett -acél- típusú húzóláncok
| IS0 Lánc sz. |
Hangmagasság | Bokor A-Egy szakasz hossz |
Bokor A-Egy szakasz magasság |
Közötti szélesség keskeny linkend |
Pin átmérő vége |
Szélesség felett keskeny linkend |
Közötti szélesség széles linkend |
Lemez mélység |
| P | L1 | L2 | b1 min |
d1 max |
b2 max |
b3 min |
h2 max |
|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| WD102 | 127.0 | 31.7 | 39.1 | 162.0 | 19.13 | 197.1 | 197.6 | 38.12 |
| WD104 | 152.4 | 31.7 | 39.1 | 104.6 | 19.13 | 136.9 | 137.4 | 38.12 |
| WD110 | 152.4 | 31.7 | 39.1 | 228.6 | 19.13 | 263.9 | 264.4 | 38.12 |
| WD112 | 203.2 | 31.7 | 39.1 | 228.6 | 19.13 | 263.9 | 264.4 | 38.12 |
| WD113 | 152.4 | 33.2 | 39.1 | 228.6 | 22.30 | 270.2 | 270.7 | 38.12 |
| WD116 | 203.2 | 36.6 | 45.2 | 330.2 | 19.13 | 359.1 | 359.6 | 45.21 |
| WD118 | 203.2 | 44.5 | 51.8 | 336.5 | 22.30 | 378.2 | 378.7 | 51.80 |
| WD122 | 203.2 | 44.5 | 51.8 | 222.2 | 22.30 | 260.6 | 261.1 | 51.80 |
| WD480 | 203.2 | 44.5 | 51.8 | 282.4 | 22.30 | 324.1 | 324.6 | 51.80 |
| ISO Lánc sz. |
Csap hossza | Lemezvastagság | Szakítószilárdság | ||
| L max |
Lc max |
T | Q min |
Q min |
|
| mm | mm | mm | kN/lbf Csak pin edzett |
kN/lbf Minden alkatrész edzett |
|
| WD102 | 255.6 | 245.4 | 9.7 | 170/38217.0 | 245/55078.20 |
| WD104 | 188.0 | 181.4 | 9.7 | 170/38217.0 | 245/55078.20 |
| WD110 | 315.0 | 308.6 | 9.7 | 170/38217.0 | 245/55078.20 |
| WD112 | 315.0 | 308.6 | 9.7 | 170/38217.0 | 245/55078.20 |
| WD113 | 330.2 | 322.3 | 12.7 | 213/47884.3 | 253/56876.68 |
| WD116 | 410.4 | 405.9 | 9.7 | 245/55078.2 | 262/58899.90 |
| WD118 | 440.0 | 431.1 | 12.7 | 311/69915.6 | 351/78907.96 |
| WD122 | 324.2 | 314.5 | 12.7 | 311/69915.6 | 351/78907.96 |
| WD480 | 387.6 | 378.0 | 12.7 | 311/69915.6 | 351/78907.96 |
Hegesztett -acél-típusú húzóláncok tartozékokkal

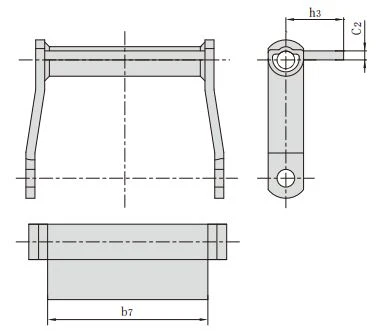

| ISO Lánc sz. |
C2 | b7 max |
h3 max |
| mm | mm | mm | |
| WD102 | 9.7 | 197.1 | 62.0 |
| WD104 | 9.7 | 136.9 | 62.0 |
| WD110 | 9.7 | 263.9 | 62.0 |
| WD112 | 9.7 | 263.9 | 62.0 |
| WD116 | 9.7 | 359.2 | 68.1 |
| IS0 Lánc sz. |
C2 | b7 max |
h3 max |
| mm | mm | mm | |
| WD102 | 9.7 | 197.1 | 96.8 |
| WD104 | 9.7 | 136.9 | 96.8 |
| WD110 | 9.7 | 263.9 | 96.8 |
| WD112 | 9.7 | 263.9 | 96.8 |
| WD113 | 12.7 | 270.3 | 122.2 |
| WD116 | 9.7 | 359.2 | 125.5 |
| WD480 | 12.7 | 324.1 | 128.5 |
| ISO Lánc sz. |
C2 | b7 max |
h3 max |
| mm | mm | mm | |
| WD110 | 12.7 | 263.9 | 58.7 |
| WD113 | 12.7 | 270.3 | 58.7 |
| WD118 | 12.7 | 378.2 | 77.7 |
| WD480 | 12.7 | 324.1 | 77.7 |

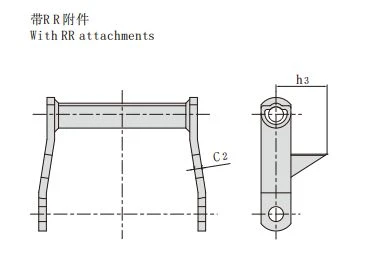

| IS0 Lánc sz. |
C2 | h3 max |
| mm | mm | |
| WD102 | 9.7 | 65.0 |
| WD104 | 9.7 | 65.0 |
| WD110 | 9.7 | 65.0 |
| WD112 | 9.7 | 65.0 |
| WD113 | 12.7 | 65.0 |
| WD116 | 9.7 | 77.7 |
| WD118 | 12.7 | 79.2 |
| WD480 | 12.7 | 84.1 |

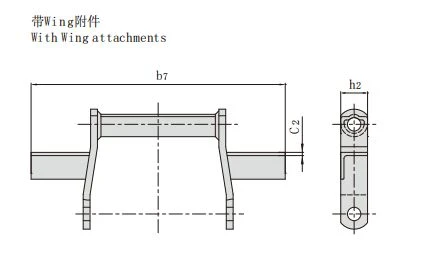

| ISO Lánc sz. |
C2 | b7 max |
h2 max |
| mm | mm | mm | |
| WD102 | 9.7 | 365.3 | 39.6 |
| WD104 | 9.7 | 295.1 | 39.6 |
| WD110 | 9.7 | 434.8 | 39.6 |
| WD112 | 9.7 | 434.8 | 39.6 |
| WD113 | 9.7 | 434.8 | 39.6 |
| WD116 | 9.7 | 434.8 | 39.6 |
| WD118 | 9.7 | 561.8 | 46.0 |
| WD480 | 9.7 | 561.8 | 52.3 |

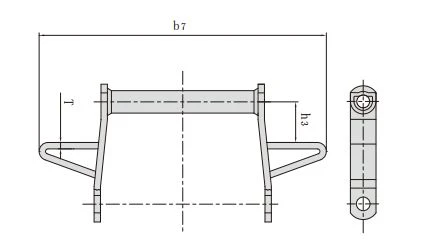

| Lánc sz. | h3 | b7 | T |
| mm | mm | mm | |
| WDH122F3 | 82.55 | 558.8 | 12.7 |
GYIK
K: Milyen forgatókönyvekre használják főként a hegesztett -acél- típusú vonóláncokat?
V: Bányák, cementgyárak és vegyi gyárak ömlesztett anyagokat szállító rendszerek.
K: Hogyan csökkenti a lánc az anyagelakadást működés közben?
V: A tágas belső terek kialakítása megakadályozza, hogy a maradványok felhalmozódjanak a csuklópánt-résekben.
K: Mik a fizetési feltételei?
V: T / T 30% letétként és 70% szállítás előtt.
K: Ha nem találja a terméket weboldalunkon, mit tesz ezután?
V: Kérjük, küldjön nekünk érdeklődést termékképekkel és rajzokkal e-mailben vagy más módon, és ellenőrizzük.
