A Hangzhou Ocean Industry Co., Ltd. a kereszt-láncos szállítószalagok egyik vezető gyártója és szállítója Kínában. Üdvözöljük a Kínában gyártott ömlesztett, tartós ipari láncok és erőátviteli alkatrészek nagykereskedelmében itt, gyárunkból. Minden testreszabott termék kiváló minőségű és versenyképes áron.

Az XF sorozatú közepes méretű{0}}szállítószalagok az általános könnyű felfüggesztésű szállítószalagok jellemzői mellett az 50-150 kg-os egypontos emelőképességgel, a zökkenőmentes működéssel, a levehető láncokkal és a jó sínmerevséggel is rendelkeznek. És széles körben használják számos iparágban. Keresztlánc: A WF-400 keresztirányú szállítólánc alkalmas az autók kerékagy-felhalmozó szállítószalagjain történő vontatásra.

A láncot a hajtólánc hajtja, és folyamatosan fut a pályán. A felfüggesztés és a sebességváltó szerepét tölti be a szállítószalagban. A szállítószalag kétirányú csuklós, így a lineáris mozgás mellett a pálya mozgását is követni tudja. Ívelt forma, amely a térbeli görbe vonalú mozgást teszi teljessé vízszintes és függőleges síkban.

Az alábbi ábra az XF sorozatú szállítószalag szállítóláncának egyszerűsített diagramját mutatja. Minden szakasz (T) 4 futókerékkel, 4 vezetővel és 2 keresztmetszettel rendelkezik. A futókereket és a vezetőkereket kettős lánclemezek kötik össze keresztkötéseken és csapokon keresztül. Miután a levehető akasztólemezt vagy rögzített akasztólapot a csaptengely közepére akasztjuk, a munkadarab szállítható. Futókerekeik és vezetőkerekeik is kettős-soros golyós szerkezetet alkalmaznak, méretük pedig általában φ38 és φ45 csapágyak vezetőként és futókerekként, és a nyomtáv ennek megfelelően van beállítva.

Paraméter

Írja be	Projekt
Írja be	A munkadarab hőmérséklete	Hangmagasság	Törő terhelés	Megengedhető feszültség	Egypontos emelés	Szállítási sebesség
WF-350	-20-280 fok	350 mm	Nagyobb vagy egyenlő, mint 50 KN	5KN	50-100 kg	15 m/perc vagy nagyobb
XWF-350	-20-280 fok	350 mm	Nagyobb vagy egyenlő, mint 50 KN	5KN	50-150 kg	15 m/perc vagy nagyobb
WF-381	-20-280 fok	381 mm	Nagyobb vagy egyenlő, mint 70 KN	7KN	50-100 kg	15 m/perc vagy nagyobb
XWF-381	-20-280 fok	381 mm	Nagyobb vagy egyenlő, mint 90 KN	8KN	50-150 kg	15 m/perc vagy nagyobb
WF-400	-20-280 fok	400 mm	Nagyobb vagy egyenlő, mint 90 KN	8KN	50-100 kg	15 m/perc vagy nagyobb
XWF-400	-20-280 fok	400 mm	Nagyobb vagy egyenlő, mint 90 KN	8KN	50-150 kg	15 m/perc vagy nagyobb
XWF-500	-20-280 fok	500 mm	Nagyobb vagy egyenlő, mint 100 KN	10 KN	150-250 kg	15 m/perc vagy nagyobb

A termék összetétele

Pálya

A pálya 3,5 mm-es, 4 mm-es, 5 mm-es, 6 mm-es méretekből áll. Négy acéllemez specifikációban a vízszintes és függőleges ívelt sínek általában 3,5 mm-es, 4 mm-es és 5 mm-es méretűek. Négy 6 mm-es acéllemez specifikációban. Kíméletlen munkakörülmények és nagy vezetékfeszültség esetén a teherhordó oldalsó vezetősínek vízszintes és függőlegesen ívelt sínekben 45 négyzetméteres acélból készülhetnek, ami tartós.

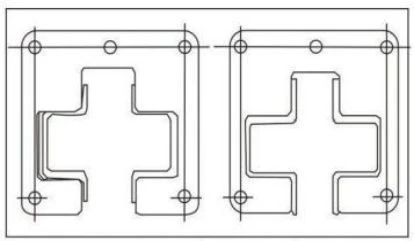

XF400 Standard egyenes sín XF400 Vízszintes íves sín

cross chain conveyor-4 cross chain conveyor-5

XF400 Függőleges (felső íves) íves sín XF400 Függőleges (alsó íves) íves sín

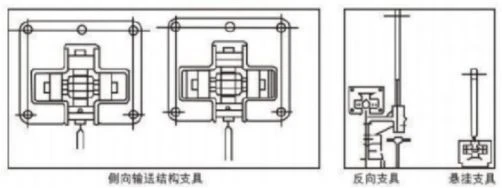

Pályaszerkezeti diagram

Meghajtó eszköz

Az XF400 sorozatú szállítószalag hajtóműve lánctalpas lineáris hajtási módszert alkalmaz, amely biztonságos és stabil működést biztosít minimális zaj mellett. A meghajtó berendezés károsodásának elkerülése érdekében a teljes vonal mentén fellépő hiba esetén nyomatékkorlátozó is fel van szerelve. Ez biztosítja, hogy a teljes rendszer azonnal le tudjon állni hiba esetén, megvédve a szállítószalag rendszer különböző alkatrészeit a sérülésektől.

Az XF400 sorozatú szállítószalag meghajtó eszköze

A feszítőeszközök különféle formákban kaphatók, mint például rugófeszítés, súlyfeszítés és pneumatikus feszítés. A feszítőszerkezet lebegő keretét működés közben négy U- alakú csapágy támasztja alá, így rugalmasan előre-hátra mozoghat egy csatornaacélból készült rögzített kereten. A feszítőszerkezet szabványos sugara 600 milliméter, a szabványos feszítőlöket 400 milliméter; speciális méretek a vevői igények szerint gyárthatók.
